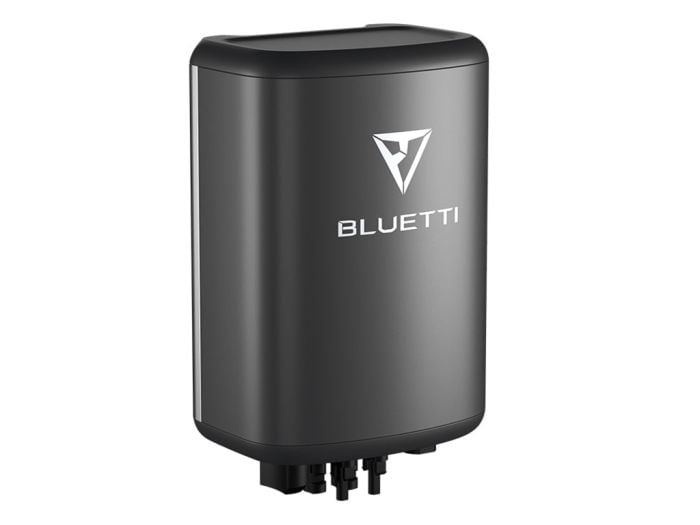

Bluetti D300S PV drop down module
De Bluetti D300S PV drop down module is geschikt voor de Bluetti EP500 Pro en de Bluetti AC300. Met D300S is het mogelijk om zonnepanelen te verbinden met een van deze Bluetti power stations. De D300S zorgt ervoor dat de inkomende spanning van de zonnepanelen wordt omgezet naar 120V met een maximaal vermogen van 3000 Watt.

Bluetti D300S installeren
Doorloop de onderstaande vijf stappen om de Bluetti D300S te installeren.

Stap 1: Zet de schakelaar uit.
Houd de hoofdschakelaar van de D300S - gedurende de installatie - in de uit-stand, om de veiligheid tijdens de installatie te garanderen.

Stap 2: Zonnepanelen instellen op de power station
Ga via het digitale scherm op de power station naar instellingen > Klik op Others bij zowel DC1 Input Source en DC2 Input Source > Druk op ON bij PV Parallel Enable.

Stap 3: Kabels aansluiten
Sluit de dak-zonnepanelen aan op de D300S. Zorg ervoor dat één set zonnepanelen is aangesloten op PV1 en de andere set zonnepanelen is aangesloten op PV2.

Stap 4: Verbind de power station met de D300S
Verbind de EP500Pro of AC300 met de D300S met behulp van de DC-uitgang kabel (deze kabel wordt meegeleverd).

Stap 5: zet de schakelaar van aan
Zet de schakelaar van OFF op ON om het zonne laadsysteem te activeren.

In de handleiding staat dit stappenplan inclusief afbeeldingen weergeven. Deze handleiding wordt bij bestelling meegeleverd of kun je hieronder downloaden.

Extra informatie
Merk - Bluetti
Nominale systeemspanning - 15A
Accustroom - Min. 120V
Maximale vermogen zonnepaneel 12V - 3000 W
Maximale spanning zonnepaneel - 550V (Min. 120 V)
Afmetingen - 21,6 x 12 x 35 cm
Gewicht - 7 kg
